电机速度控制器

220 型

220_型指南

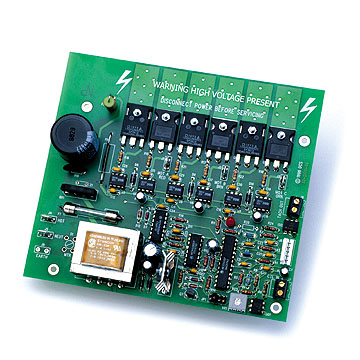

220 型直流电机速度控制器是一款精巧型设备，可为直接连接自 110 交流电压的分马力、三相无刷直流电机提供经济高效的驱动方式。这款独立精巧的（5.5" x 6.1"）印刷电路板装置用于设备外壳内的台阶式安装。220 型无刷直流电机速度控制器以一种易于使用的方式为电机提供全部的驱动功能。控制输入和输出采用光隔离，因此 220 型直流电机速度控制器可以安全地直接接到任何驱动器上。

使用 PWM 输入信号和取自电机本身霍尔效应整流传感器的转速表信号输出来控制电机的电压。220 型直流电机速度控制器可以大约 50 RPM 的最低速度运行，并且能够与带有稳定载荷的应用设备完美搭配。此外，220 型还可以在不使用其他编码器的条件下，提供高水平的速度控制。

220 型无刷直流电机速度控制产品手册

规格
电机类型	带整流传感器的三相无刷直流型
霍尔传感器独立型	60 或 120 度
霍尔传感器接口	开集
霍尔传感器电源	6.2 VDC
主电源	110 VAC ± 10%，50 - 60 Hz
最大电机电流	最大为 10 A 电流低于 1.5A 时不需要散热
电机电压	12 - 170 VDC
电机控制信号	光隔离的 PWM， ILED = 0.02A（最大）
转速表信号	光电隔离的开集，lc 2 mA（最大）标称脉宽 = 1 ms 脉冲频率 = 12 脉冲/轴转速
装配尺寸	5.5" x 6.1" 电路板上方至少要留 2.5" 的间隙
